无电解电容线贴片铝电解电容性恒流源的利弊

2012年是LED大局限进入室内和家庭照明的第一年，也是民用LED开始的第一年。作为民用产物对产物的机能、价值、靠得住性提出了更为严格的要求。一方面要求LED的发光效率不绝提高、价值不绝低落。另一方面，对付LED的恒流驱动源也提出了许多要求。在一般人的心目里， 330UF 10V，LED自己的寿命已经长短常高了，可是实际的寿命却长短常低，往往是由于电源寿命低而引起。而电源的寿命往往取决于电解电容的寿命。因为凡是认为电解电容的寿命是很低的。如果恒流源基础就没有电解电容，那么它的寿命就必然可以很高了。更况且拿掉电解电容今后功率因数也就可以获得改进。所以各式百般的无电解电容的恒流源就吸引许多人的存眷。

一、无电解电容的简朴要领

去掉电解电容是很容易的事，并且它也是可以事情的。

然而这种电路的寿命更短，因为它没有回收恒流的法子所以当输入电压升高或温度升高时，电流就会很快升高，乃至很快就会烧毁LED。加电阻限流固然可以办理一些问题，可是其效率只有52%-73%。是完全无法接管的。

所以必需加以恒流，那怕是最简朴的恒流二极管。

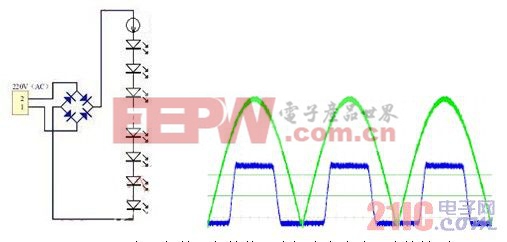

然而这个电路也是无法事情的。因为输入是半个正弦波，在低电压时LED是不能启动，固然电压升高到必然水平时，它可以恒流，这时候电流的波形靠近一个矩形波，所以它的功率因数也不能令人满足，因为只有当电流波形和电压波形一样时，功率因数才气便是1。那么能不能开拓出一种电路使得它的电流波形尽大概靠近于电压波形呢?

二、ExClara的EXC100办理方案

美国硅谷的ExClara公司提出了一种方案可以靠近地办理这个问题。因为回收恒流二极管今后，电流只能是平的，所以也就只能用路线波来靠近正弦波。

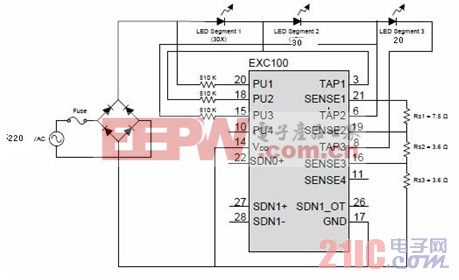

这个看起来很简朴的事，真要实现但是一件很巨大的事。为了获得这样的电流波形，就必需依次接通具有差异恒流值的LED串。其EXC100芯片详细框图如图四所示。

它首先要丈量输入电压，比及输入电压到达必然值今后，开始接通第一串恒流于较量低值的LED;达到更高一些的电压今后就开始在第一串后头再接上第二串LED并恒流于更高的电流;最后比及电压更高今后，再接通第三串LED并恒流于更高值的电流。所以它的内部布局是很巨大的。

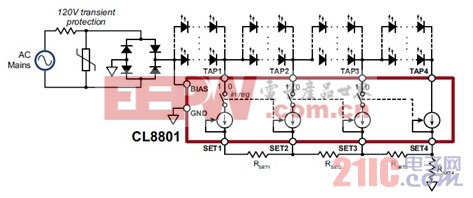

厥后美国的Supertex公司也开拓了一个可接通4串LED的CL8801。回收4串今后PF可以到达0.98，谐波失真也可以小于20%。它的框图如图五所示。

其实这内里还没有画出丈量输入电压的电路，这个电路丈量输入电压并将其和几个设定好了的四个值逐一较量，并依次接通开关1、2、3、4。而这些开关都必需是耐高压的MOS管。所以整个芯片都必需回收高压工艺来建造。其本钱是很高的。EXC100的售价约为10元人民币。

台湾的AIC公司也做了雷同的产物。

尚有韩国、日本等许多公司也都有雷同的产物，看来这种产物仿佛很受接待，就是本钱较量高。

三、晶丰的BP5801

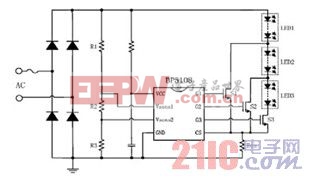

为了低落本钱，最简朴的步伐就是把内部的高压MOS开关管拿到外面，用分立元件实现。晶丰的BP5108就是回收这种要领(图六)。

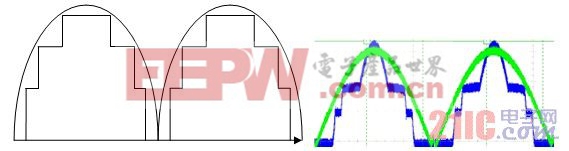

在220V时，当整流后电压升到104.7V时，第一串40颗LED开始导通(其电压为134V);当电压再增加34.89V时，第二串23颗LED开始和第一串LED串联并导通(其电压为76V);当电压再增加25.21V时，第三串23颗LED再串入并导通(其电压为76V)，最后三串LED都以30.8mA的最大电流导通(额定电流为20mA)。因为这时候电流的波形较量靠近正弦波，并且和电压波形同相，所以功率因数可以高达0.968，效率也可以有90.6%。

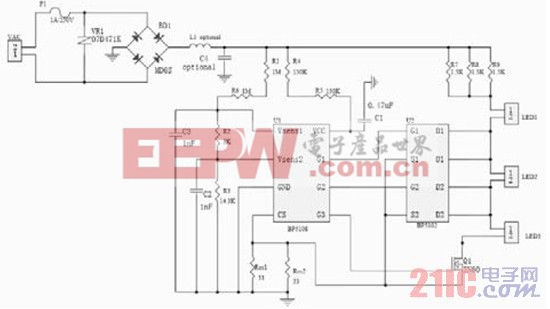

其具体的电路图如图七所示。图中前面三个(两个掩护，一个整流桥)是公有的，一个电感和一个电容是为了低落电磁滋扰EMI所需的滤波器，因为这个原来是线性恒流源酿成开关型了。再加上后头11个电阻，三个电容和三个MOS管，一共22个元器件，并且MOS管需要回收2N60，也是体积大价格贵的器件。

四、无电解电容线性恒流源的得失

这种无电解电容线性恒流源值所以要去掉电解电容是因为两个原因：
