变频器用大型电解电容厂家铝电解电容器

摘要：针对用于变频器中的大型铝电解电容器的技能特点，重点阐明白影响此类电容器耐纹波电流本领的因素。通过选用符合的原质料、设计零部件等，使得该型号产物的机能参数完全到达了其技能指标，并能满意用户的需求。

要害词：变频器；铝电解电容器；纹波电流

1 引言

变频技能是应交换电机无级调速的需要而降生的。跟着电力电子器件的成长，变频技能也在不绝成长。从20世纪80年月后半期开始， 1000UF 25V，美、日、德、英等发家国度的VVVF变频器已投入市场并得到了遍及应用。今朝，变频器已遍及地应用在电力、能源、冶金、矿山和石化等行业的大功率风机、水泵等设备中。变频器的变频调速成果，不只缔造了明明的直接经济效益，并且也能带来更大的宏观经济效益和社会效益。

低压通用变频器，其主电路节制方法一般回收VVVF变频、矢量节制变频、直接转矩节制变频和矩阵式交－交节制变频等。除回收矩阵式交步豢刂品绞降谋淦灯魍猓另三种节制方法的变频器其电路布局均为交-直-交变频。其配合点是输入功率因数低、谐波电流大，直流电路均需要大的储能电容。而矩阵式交-交变频虽省去了中间直流环节，从而省去了体积大、价值贵的电解电容器。但该技能今朝尚未成熟，不能推广应用。因此在今朝实用的变频器中，均需利用大型铝电解电容器来滑腻变频电路的输入电压。

2 变频器对大型铝电解电容器的技能要求

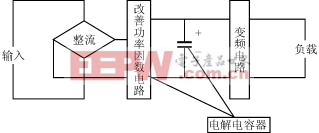

变频器的简朴事情道理图如图1所示。

图1 变频器的简朴事情道理图

图1中示出，有两处需用铝电解电容器，该种大型铝电解电容器是用于滑腻滤波的，对其主要技能要求如下：

1)耐大纹波电流；

2)体积小，是一般电解电容器的2/3～3/4；

3)高压、大容量、即高CV值；

4)长命命；

5)高靠得住性和安详性。

江西信达电子公司研制乐成的CDC03型螺钉布局大型铝电解电容器就具备上述特点，该产物的主要机能指标详见表1和表2所列，外形图如图2所示， VT，外形尺寸如表3所列。

图2 外形图及尺寸表

表1 CDC03型主要技能指标利用情况温度/℃－25～＋85
额定电压范畴/V400
标称电容量范畴/μF1000～10000
标称电容量答允毛病M(±20％)
泄电流≤0.01CRUR(μA)或5mA（取较小者）(5min)
损耗角正切值(tgδ)(25℃、120Hz)0.25
经久性＋85℃，施加带纹波电流的额定事情电压3000h，规复16h后电容量变革率：±20％初始丈量值以内泄电流：≤初始划定值损耗角正切值：≤200％初始划定值
高温贮存＋85℃、500h后，施加额定事情电压30min，规复24～48h后电容量变革率：±10％初始丈量值以内泄电流：≤初始划定值tanδ：≤200％初始划定值
　

表2 CDC03型标称电容量CR、额定电压UR、额定纹波电流Ir与外形尺寸对应表

UR=400V
CR/μFD×L/mm×mmIr/A
100050×755
150050×1005.6
220075×856.9
330075×1029.5
470075×10212
680080×15016.5
820080×15018.1
1000090×15725

表3外形尺寸mmD±1.0505075758090
L7510085102150157
F±0.5222232323532
