经常传闻此刻LED灯具之所以寿命短主要是电源的寿命短,而电源之所以寿命短是因为电解电容寿命短。这些说法也有必然原理。因为市面上充斥着大量的短寿命低劣的电解电容,再加上此刻都在拼价格,所以一些厂家掉臂质量而去回收这些低劣的短寿命电解电容,功效就得出了上述结论。
那么实际环境到底是怎么样的呢?
1. 电解电容的寿命取决于它事情时的情况温度
电解电容的寿命是怎么界说的呢?虽然是以小时界说的。可是假如一个电解电容的寿命指标是1,000小时,并不是说一千小时今后这个电解电容就坏了,不是的,而只是说这个电解电容的容量在1000小时今后容量减小了一半,原来是20uF,此刻只有10uF了。
别的,电解电容的寿命指标尚有一个特点,是必然要说明在几多度的事情情况温度环境下的寿命。并且凡是都是划定为在105℃情况温度下的寿命。
这是因为我们此刻常用的电解电容都是回收液态电解液的电解电容,假如电解液干了,电容量虽然就没有了。温度越高,电解液就越容易蒸发。所以电解电容的寿命指标必需注明是在什么情况温度下的寿命。
所以今朝所有电解电容都是标出在105℃下的寿命。好比说最普通的电解电容,在105℃时的寿命只有1,000小时。可是假如就觉得所有电解电容的寿命都只有1,000小时。那就大错特错了。
简朴地说,假如情况温度高于105℃,那么它的寿命就会低于1,000小时,假如情况温度低于105℃,那么它的寿命就高于1,000小时。那么寿命和温度之间有没有一个大抵的定量干系呢?有的!
有一个最简朴而容易计较的干系,那就是情况温度每升高10度,寿命就低落一半;反过来,情况温度每低落10度,寿命就增加一倍。虽然这只是一个简朴的估算,但也是相当精确的。
因为用于LED驱动电源的电解电容,必定都是放在LED灯具外壳内部的,所以我们只要知道LED灯具内部的温度就可以知道电解电容的事情寿命了。
2. LED灯具里的情况温度是几多
因为在许多灯具里LED和电解电容是放在同样的外壳里,简朴来说二者的情况温度是一样的。而这个情况温度主要是由LED和电源的发烧和散热均衡今后抉择的。并且每个LED灯具的发烧和散热的环境是纷歧样的,那么我们怎么可以或许知道个中的情况温度呢?
其实这个问题可以反过来推算,也就是一个设计得好的LED灯具,它所答允的内部情况温度应该是必然的。这是因为LED芯片的结温是抉择LED芯片光衰(寿命)的主要原因,LED结温虽然也由其情况温度有关,所以只要知道答允的LED结温,也就可以推算出LED灯具内部的情况温度。可是其间尚有至少三个热阻,就是LED芯片结到外壳的热阻θjc,和LED外壳到铝基板外貌的热阻,其实个中颠末尾焊锡、铜箔、和绝缘层再到铝板,不外个中最主要的是绝缘层的热阻,统称为θlv,第三个就是铝板到泡壳内氛围的热阻θla。
就拿3014型LED来说吧,它自己的热阻θjc是90℃/W,因为它的功率只有0.1W,所以表里温差也就是9℃。铝基板的热阻是1℃/W,对付一个10W的灯具由于所有10W的LED都是安装在同一块铝基板上的,所以它的总温差就是10℃,总共为19℃的温差,最后的θla很难预计, 33UF 25V,因为它和氛围是否畅通有关,在内部氛围不活动的环境下,其温差或许只有1℃阁下,所以加起来总共是20℃,。也就是说, LED结温便是情况温度加上20℃。

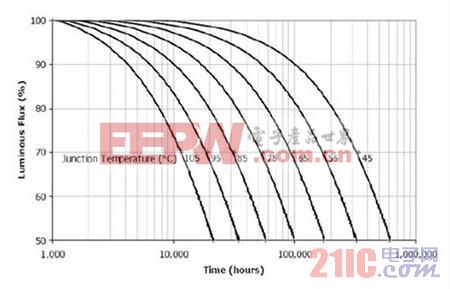

那么泡壳内的情况温度可以或许答允105度吗?只要看一下下面的一个图片就知道了。那是美国Cree公司有关LED芯片结温和光衰之间的干系。
假如情况温度是105℃,那么还至少要加上20℃才是结温,所以结温就约莫是125℃。在这个曲线上已经查不到了,只能大抵地估算其寿命只有4,000小时。这是绝对不能接管的!也就是说,LED泡壳里的情况温度必需大大低于105℃!
我们可以反过来按照所要求的LED寿命来看其情况温度应该是几多。假定我们要求LED的寿命是100,000小时,那么它的结温只能是低于65℃,所以情况温度就必需低于45℃.也就是说,电解电容的事情情况温度必需低于45℃。
3. 各类寿命的电解电容在45℃的情况温度下的实际寿命

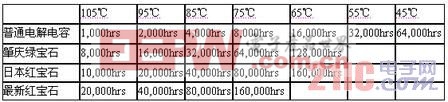

此刻知道了电解电容在实际的LED灯具中的事情情况温度,就可以很容易计较出它的实际寿命了。我们在下面的表中列出了几种常用的电解电容的实际寿命。
由表中可以看到,纵然最普通的1,000小时寿命的电解电容,在情况温度45℃时的寿命就可以到达64,000小时,对付标称为50,000小时的普通LED灯具已经是够用的了。
4. 耽误电解电容寿命的要领
4,1 从设计上耽误其寿命
