无电解电容LED驱动东莞电容厂家方案中输出功率的丈量

LED灯珠作为一个半导体器件，其寿命长达50,000小时以上。而LED照明驱动方案中普遍用到电解电容，其寿命则仅为5,000~10,000小时。这样电解电容的短寿命与LED灯珠的长命命之间有一个庞大的差距，减弱了LED的优势。因而无电解电容LED驱动办理方案受到市场青睐。

美芯晟科技推出了基于MT7920的无电解电容LED驱动办理方案(见图1)。在该方案中， 电解电容，在全桥堆之后，回收容值较小的CBB高压陶瓷电容或薄膜电容代替了高压电解电容，去掉了电解电容，同时也提高了功率因子（PFC， 贴片电解电容，在85VAC~265VAC范畴可以全程高于0.9）。而输出电容C8和C9可以用陶瓷电容替代电解电容。从而实现了完全无电解电容。

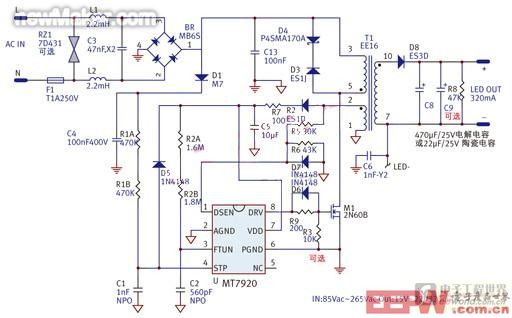

图1、基于MT7920的断绝LED驱动方案

* 当输出电容C8、C9回收470?F电解电容，驱动6颗LED时，丈量功效如下：

输入电压Vin = 220VAC，输入功率Pin = 7.54W
输出电压Vo = 19.33V （万用表读数）
输出电流Io = 327mA （万用表读数）
输出功率Po = Vo * Io = 6.32W
效率η = 6.32/7.54 = 83.8%

回收电解电容时的输出电压，电流的波形如图2所示。从波形图上可以看出，输出电压、电流均存在必然的纹波。这在单级PFC恒流驱动方案中不行制止的，加大输出电容C8、C9，可以进一步减小输出纹波。同时我们留意到示波器上电流、电压的平均值与万用表的读数基内情同。也等于万用表所丈量到的直流电压、电流值为平均值。

图2、输出回收电解电容（470?F X 2）时的电流、电压波形。
（Ch1=蓝色：输出电压； Ch4=绿色：输出电流； 数学运算=赤色：Ch1*Ch4）

进一步，在示波器上，用输出电压与输出电流相乘所得的瞬时功率曲线的平均值6.34W也根基与用平均电压与平均电流相乘所计较的功率沟通。

* 当输出电容C8、C9回收22?F陶瓷电容，驱动6颗LED时，丈量功效如下：

输入电压Vin = 220VAC，输入功率Pin = 8.10W
输出电压Vo = 19.07V （万用表读数）
输出电流Io = 334mA （万用表读数）
输出功率Po = Vo * Io = 6.37W
效率η = 6.37/8.10 = 78.6%

回收陶瓷电容时输出电压、电流的波形如图3所示。与用电解电容时对比，输入功率增加了约0.56W（8.10W – 7.54W），而输出功率按万用表读数计较根基稳定（6.37W vs. 6.32W），从而导致效率低落了5%。环境真的如此吗？0.5W的功率跑那边去了？
