几个最简朴实用的1000UF 6.3V电容降压道理阐明

　　将交换市电转换为低压直流的通例要领是回收变压器降压后再整流滤波,当受体积和本钱等因素的限制时,最简朴实用的要领就是回收电容降压式电源.

　　回收电容降压时应留意以下几点:

　　1 按照负载的电流巨细和交换电的事情频率选取适当的电容,而不是依据负载的电压和功率.

　　2 限流电容必需回收无极性电容,绝对不能回收电解电容.并且电容的耐压须在400V以上.最抱负的电容为铁壳油浸电容.

　　3 电容降压不能用于大功率条件,因为不安详.

　　4 电容降压不适合动态负载条件.

　　5 同样,电容降压不适合容性和感性负载.

　　6 当需要直流事情时,只管回收半波整流.不发起回收桥式整流.并且要满意恒定负载的条件.

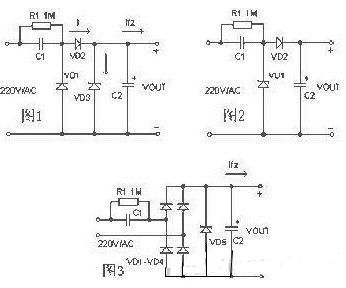

　　电路一,

　　这一类的电路凡是用于低本钱取得非断绝的小电流电源。它的输出电压凡是可在几伏到三几十伏，取决于所利用的齐纳稳压管。所能提供的电流巨细正比于限流电容容量。回收半波整流时，每微法电容可获得电流(平均值)为：(国际尺度单元)

　　I(AV)=0.44*V/Zc=0.44*220*2*Pi*f*C

　　=0.44*220*2*3.14*50*C=30000C

　　=30000*0.000001=0.03A=30mA

　　假如回收全波整流可获得双倍的电流(平均值)为：

　　I(AV)=0.89*V/Zc=0.89*220*2*Pi*f*C

　　=0.89*220*2*3.14*50*C=60000C

　　=60000*0.000001=0.06A=60mA

　　一般地，此类电路全波整流虽电流稍大，可是因为浮地，不变性和安详性要比半波整流型更差，所以用的更少。

　　利用这种电路时，需要留意以下事项：

　　1、未和220V交换高压断绝，请留意安详，严防触电!

　　2、限流电容须接于火线，耐压要足够大(大于400V)，并加串防浪涌攻击兼保险电阻和并放电电阻。

　　3、留意齐纳管功耗，严禁齐纳管断开运行。

　　电路二,

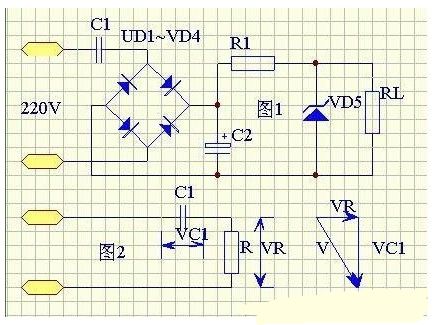

　　最简朴的电容降压直流供电电路及其等效电路如图1，C1为降压电容，一般为0.33~3.3uF。假设C1=2uF，其容抗XCL=1/(2PI*fC1)=1592。由于整流管的导通电阻只有几欧姆，贴片电容，稳压管VS的动态电阻为10欧姆阁下，限流电阻R1及负载电阻RL一般为100~200，而滤波电容一般为100uF~1000uF，其容抗很是小，可以忽略。若用R代表除C1以外所有元器件的等效电阻，可以画出图的交换等效电路。同时满意了XC1>R的条件,所以可以画出电压向量由于R甚小于XC1，R上的压降VR也远小于C1上的压降，所以VC1与电源电压V近似相等，即VC1=V。按照电工道理可知：整流后的直流电流平均值Id,与交换电平均值I的干系为Id=V/XC1。若C1以uF为单元，则Id为毫安单元，对付22V，50赫兹交换电来说，可获得Id=0.62C1。

　　由此可以得出以下两个结论：(1)在利用电源变压器作整流电源时，当电路中各项参数确定今后，输出电压是恒定的，而输出电流Id则随负载增减而变革;(2)利用电容降压作整流电路时，由于Id=0.62C1,可以看出，Id与C1成正比，即C1确定今后，输出电流Id是恒定的，而输出直流电压却随负载电阻RL巨细差异在必然范畴内变革。RL越小输出电压越低，RL越大输出电压也越高。C1取值巨细应按照负载电流来选择，好比负载电路需要9V事情电压，负载平均电流为75毫安，由于Id=0.62C1，可以算得C1=1.2uF。思量到稳压管VD5的的损耗，C1可以取1.5uF，此时电源实际提供的电流为Id=93毫安。

　　稳压管的稳压值应便是负载电路的事情电压，其不变电流的选择也很是重要。由于电容降压电源提供的的是恒定电流，近似为恒流源，因此一般不怕负载短路，可是当负载完全开路时，R1及VD5回路中将通过全部的93毫安电流，所以VD5的最大不变电流应该取100毫安为宜。由于RL与VD5并联，在担保RL取用75毫安事情电流的同时，另有18毫安电畅通过VD5，所以其最小不变电流不得大于18毫安，不然将失去稳压浸染。

　　限流电阻取值不能太大，不然会增加电能损耗，同时也会增加C2的耐压要求。假如是R1=100欧姆，R1上的压降为9.3V,则损耗为0.86瓦,可以取100欧姆1瓦的电阻。

　　滤波电容一般取100微法到1000微法,但要留意其耐亚的选择.前已述及,负载电压为9V,R1上的压降为9.3V,总降压为18.3V,思量到留有必然的余量,因此C2耐压取25V以上为好。

　　电路三,

　　如图-1，C1 为降压电容器，D2 为半波整流二极管，D1 在市电的负半周时给C1 提供放电
