电路图每天读（20）：小HU高压400V我私家局域网电路设计图集锦

　　蓝牙技能作为一种低本钱、低功耗、近间隔的无线通信技能，正遍及应用于牢靠与移动设备通信情况中的小我私家网络，数据速率可高达1Mb/s；它回收跳频/时分复用技能，能举办点对点和点对多点的通信。ADSP-BF533是ADI公司Blackfin系列的高速数字信号处理惩罚器芯片，基于DSP的蓝牙无线传输系统设计，操作DSP简朴算法实现对巨大信号的处理惩罚，大大提高了系统的数据处理惩罚本领；同时信号传输用无线取代有线电缆，办理了电缆传输存在的漏洞，拓宽了系统在较为恶劣的情况或非凡场合的应用。

　　电路道理：串行通信接口凡是回收三线制接法，即地、吸收数据（RXD）和发送数据（TXD）。DSP与蓝牙模块利用UART口举办通信时，蓝牙模块作为一个DCE，异步串口通信参数可以通过配置ADSP-BF533的内部寄存器来改变，如串口通信速率、有无奇偶校验、遏制位等。由于ADSP-BF533具备异步串行通信端口，并且其事情电压为 3.3V和1.3V，蓝牙模块事情电压为3.3V，因此，当DSP利用异步串口与蓝牙芯片通信时，两者之间可直接毗连，无需电平转换。

　　使ADSP-BF533的TX引脚接蓝牙模块的RXD，RX引脚接蓝牙模块的TXD。另外，思量到系统的通信波特率较量高，数据流量较量大，为了担保传输数据的不变靠得住性，系统设计时回收了硬件流节制方法。意纵然蓝牙模块的RTS引脚与BF533的I/O端口相连，系统发送数据时首先判定BF533的I /O端口状态，从而监督RTS是否“忙”。当吸收端数据缓冲区满，吸收端将RTS置为高电平，通知发送端“忙”，请求暂停发送数据，发送端检测到RTS “忙”则当即暂停发送；相反，当发送端检测RTS空闲，表白吸收端数据缓冲区不满，发送端继承发送数据。

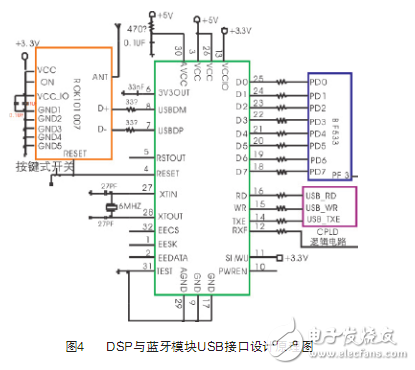

　　电路道理：DSP与蓝牙模块利用USB接口方法举办通信时，要通过USB口转换电路，然后再与蓝牙模块的 USB双向端口D+和D-相连；当回收蓝牙模块USB口低速毗连方法，速率也可到达1.5Mb/s。 DSP模块USB口转换电路回收FTDI公司推出的USB芯片FT245BL。该芯片内部固化了实现USB通讯协议的固件措施，对外向用户提供了相应设备的驱动措施，在与蓝牙模块ROK101 007的USB接口设计中，只需举办须要的硬件设计和简朴的软件编程就可以实现，这样就大大低落了开举事度，缩短了开拓周期。蓝牙模块与实现USB接口通信相关的引脚主要是D+（B1）和D-（B2），在上节中已有所描写BF533通过USB芯片FT245BL实现与蓝牙模块的USB接口通信，其具体的电路设计如图4所示：

　　由图4可见，FT245BL的8位数据线D7～D0通过终端匹配电阻毗连在DSP的低8位数据总线上；RXF用于判定吸收FIFO是否有数据，设计时 RXF引脚接DSP的PF3引脚，只要数据大于或便是1个， 33UF 50V，RXF就为低，通知DSP可以读取数据；TXE用于判定发送FIFO是否满，0为不满，1为满，当TXE为0时，外部DSP向发送FIFO缓冲区写数据，直到发送数据全部写入；读RD、写WR、发送使能TXE信号原本也可以直接与BF533的读、写线直接对连，但由于FT245BL芯片没有片选线，所以RD、WR以及TXE都是颠末CPLD内部的USB逻辑电路处理惩罚后才毗连的。与UART口举办通信对比，DSP与蓝牙模块回收USB口通信具有数据传输速率高、串口通信软件编程简朴等利益。不外DSP与蓝牙模块USB接口驱动措施的开拓较量坚苦，别的针对差异的DSP和蓝牙模块都需要开拓相应的高层驱动措施，事情量很大，通用性也较量差，除非凡需要外，一般不回收这种方法举办数据传输。

　　TOP2 蓝牙无线门铃发射电路

　　调制级电路主要主要由32.768KHz晶振完成，本电路通过晶振的自激振荡，发生出一个振荡信号，信号频率由晶振固有频率抉择。自激振荡特点就是不需要外加任何输入信号就能按照要求而输出特定频率的信号。从图中可以看，接通电源的瞬间，会友通电瞬间的电攻击、电滋扰、晶体管的热噪声等，尽量这些噪声很微弱，也不是单一频率的波长，但却是由很多差异频率的正弦波叠加组合而成。在不绝放大-反馈-选频-放大-反馈-选频的进程中，振荡就可以自行成立起来。Q3三极管为正反馈，起放大浸染，由晶振使电路发生自激，从而发生一连的振荡，把直流电变为交换电，从而发射出一个振荡频率。7并联在直流电两头，起滤波浸染，主要是淘汰电路电压的颠簸性掩护电器的浸染，当电池电压下降，电容放电；电池电压上升，电容充电。
