PCB布线设计－模仿100UF 25V和数字布线的异同

　　工程规模中的数字设计人员和数字电路板设计专家在不绝增加，这反应了行业的成长趋势。尽量对数字设计的重视带来了电子产物的重大成长，但仍然存在，并且还会一直存在一部门与模仿或现实情况接口的电路设计。模仿和数字规模的布线计策有一些雷同之处，但要得到更好的功效时，由于其布线计策差异，简朴电路布线设计就不再是最优方案了。本文就旁路电容、电源、地线设计、电压误差和由PCB布线引起的电磁滋扰(EMI)等几个方面，接头模仿和数字布线的基内情似之处及不同。

　　模仿和数字布线计策的相似之处

　　旁路或去耦电容

　　在布线时，模仿器件和数字器件都需要这些范例的电容，都需要接近其电源引脚毗连一个电容，此电容值凡是为0.1mF。系统供电电源侧需要另一类电容，凡是此电容值约莫为10mF。

　　这些电容的位置如图1所示。电容取值范畴为推荐值的1/10至10倍之间。但引脚须较短，且要只管接近器件(对付0.1mF电容)或供电电源(对付10mF电容)。

　　在电路板上加旁路或去耦电容，以及这些电容在板上的位置，对付数字和模仿设计来说都属于知识。但有趣的是，其原因却有所差异。在模仿布线设计中，旁路电容凡是用于旁路电源上的高频信号，假如不加旁路电容，这些高频信号大概通过电源引脚进入敏感的模仿芯片。一般来说，这些高频信号的频率超出模仿器件抑制高频信号的本领。假如在模仿电路中不利用旁路电容的话，就大概在信号路径上引入噪声，更严重的环境甚至会引起振动。

　　图1 在模仿和数字PCB设计中，旁路或去耦电容(1mF)应只管接近器件安排。供电电源去耦电容(10mF)应安排在电路板的电源线进口处。所有环境下，这些电容的引脚都应较短

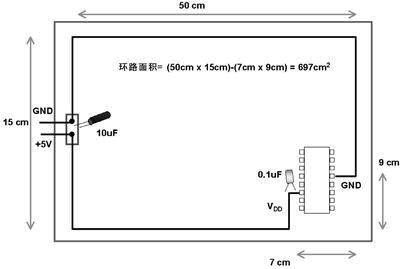

　　图2 在此电路板上，利用差异的蹊径来布电源线和地线，由于这种不得当的共同，电路板的电子元器件和线路受电磁滋扰的大概性较量大

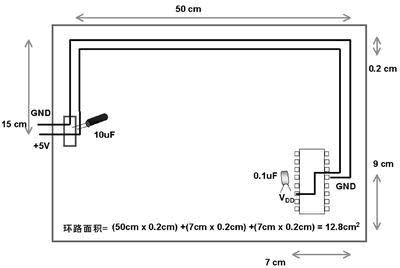

　　图3 在此单面板中，到电路板上器件的电源线和地线互相接近。此电路板中电源线和地线的共同比图2中得当。电路板中电子元器件和线路受电磁滋扰(EMI)的大概性低落了679/12.8倍或约54倍

　　对付节制器和处理惩罚器这样的数字器件，同样需要去耦电容，但原因差异。这些电容的一个成果是用作“微型”电荷库。在数字电路中，执行门状态的切换凡是需要很大的电流。由于开关时芯片上发生开关瞬态电流并流经电路板，有特另外“备用”电荷是有利的。假如执行开关行动时没有足够的电荷，会造成电源电压产生很大变革。电压变革太大，会导致数字信号电平进入不确定状态，并很大概引起数字器件中的状态机错误运行。流经电路板走线的开关电流将引起电压产生变革，电路板走线存在寄生电感，可回收如下公式计较电压的变革：V = LdI/dt

　　个中，V = 电压的变革;L = 电路板走线感抗;dI = 流经走线的电流变革;dt =电流变革的时间。

　　因此，基于多种原因，在供电电源处或有源器件的电源引脚处施加旁路(或去耦)电容是较好的做法。

　　电源线和地线要布在一起

　　电源线和地线的位置精采共同，可以低落电磁滋扰的大概性。假如电源线和地线共同不妥，会设计出系统环路，并很大概会发生噪声。电源线和地线共同不妥的PCB设计示譬喻图2所示。

　　此电路板上，设计出的环路面积为697cm2。回收图3所示的要领，电路板上或电路板外的辐射噪声在环路中感到电压的大概性可大为低落。

　　模仿和数字规模布线计策的差异之处

　　地平面是个困难

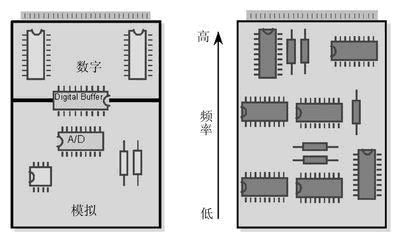

　　电路板布线的根基常识既合用于模仿电路，也合用于数字电路。一个根基的履历准则是利用不中断的地平面，这一知识低落了数字电路中的dI/dt(电流随时间的变革)效应，这一效应会改变地的电势并会使噪声进入模仿电路。数字和模仿电路的布线能力基内情同，但有一点除外。对付模仿电路，尚有别的一点需要留意，就是要将数字信号线和地平面中的回路只管远离模仿电路。这一点可以通过如下做法来实现：将模仿地平面单独毗连到系统地毗连端，可能将模仿电路安排在电路板的最远端，也就是线路的结尾。这样做是为了保持信号路径所受到的外部滋扰最小。对付数字电路就不需要这样做，数字电路可容忍地平面上的大量噪声，而不会呈现问题。
